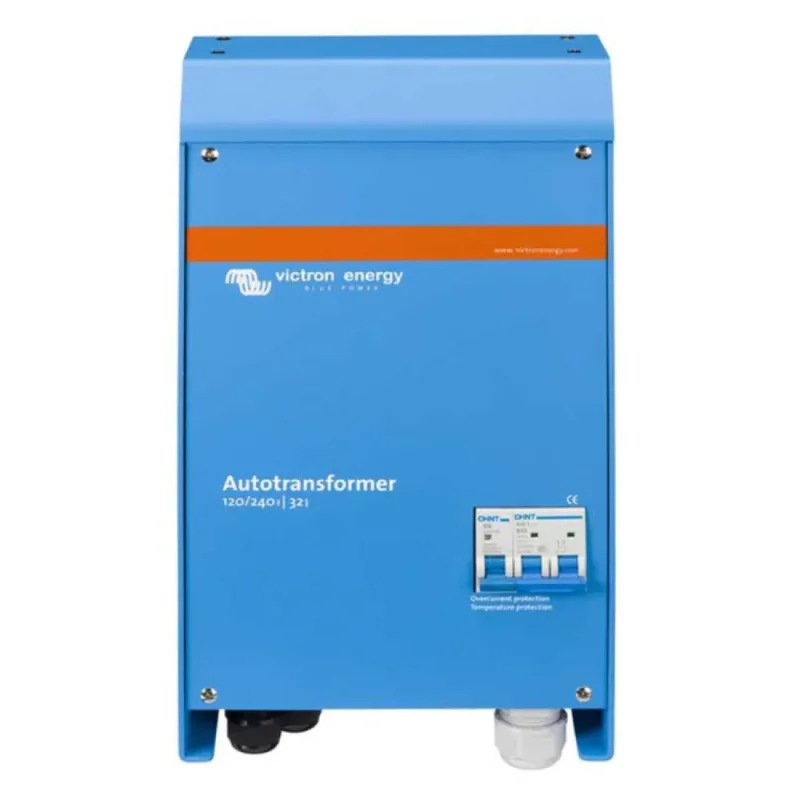

L´autotransformateur :
pour l´augmentation, la diminution et l´équilibrage des phases.
Un autotransformateur peut être utilisé pour l´augmentation, la diminution et l´équilibrage des phases de sortie.
Bien que les fonctions d´augmentation et de diminution soient assez simples, l´équilibrage des phases de sortie peut nécessiter un peu plus d´attention.
Prenons l´exemple d´une alimentation triphasée 30A 120/240V.
L´alimentation peut être le réseau, un générateur ou deux onduleurs empilés.
Certaines des charges connectées sont de 240 V, d´autres de 120 V.
Sur chaque phase de 120 V, la charge ne doit pas dépasser 30 A.
Le problème est que dès que des charges de 120 V sont connectées, les deux phases affichent un courant différent.
C´est parce que les charges de 120 V sur les deux phases ne seront jamais équilibrées.
Un sèche-cheveux de 120 V 1200 W, par exemple, tirera 10 A d´une phase.
Une machine à laver de 120 V pourrait même tirer plus de 20 A d´une phase.
Entre les deux phases, la différence de courant, ou déséquilibre de courant, sera donc souvent de 20 A ou plus.
Cela signifie que l´alimentation de 30 A ne sera pas utilisée à son plein potentiel.
Au moment où une phase tire 30 A, l´autre phase ne peut tirer que 10 A, et l´augmentation de la charge de 240 V, par exemple, entraînera une surcharge d´une phase alors que l´autre phase dispose encore d´une capacité de réserve.
Théoriquement, la puissance totale qui peut être tirée d´une alimentation 30A 120/240V est de 30 x 240 = 7,2 kVA.
En cas de déséquilibre de 20 A, le maximum pratique sera de 30 x 120 + 10 x 120 = 4,8 kVA, soit 67 % du maximum théorique.
La solution est un autotransformateur.
En laissant le neutre de l´alimentation triphasée inutilisé et en connectant un autotransformateur pour créer un nouveau neutre, comme indiqué à la figure 1, tout déséquilibre de charge est absorbé par l´autotransformateur.
Dans le cas d´une alimentation de 30 A, la charge peut être augmentée à 7,2 kVA, et un déséquilibre de charge de 20 A entraînera une alimentation d´une phase de 40 A et de l´autre phase de 20 A.
La différence de 20 A passera par le neutre et les enroulements de l´autotransformateur.
Le courant dans les deux fils de 120 V de l´alimentation triphasée sera de 30 A.
