Description

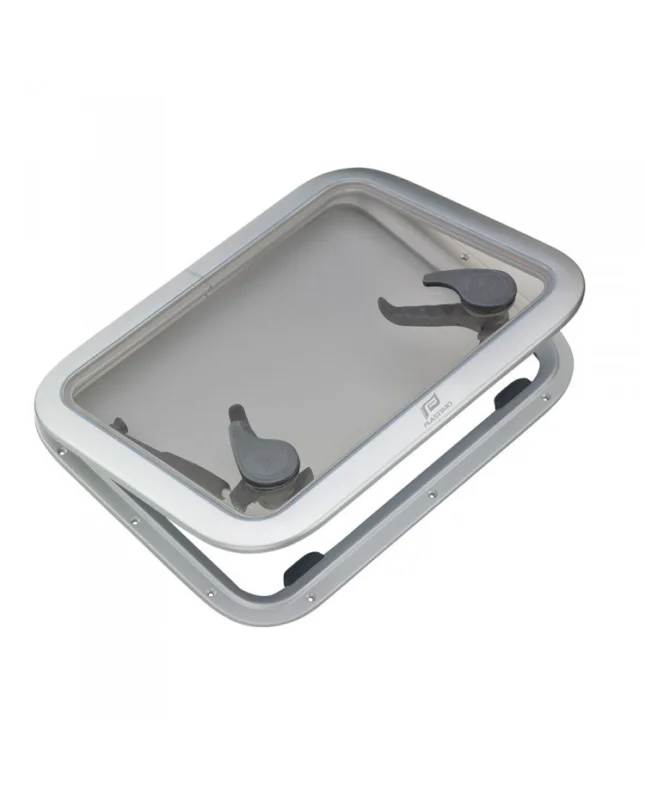

La gamme de panneaux Plastimo conjugue étanchéité optimum, facilité de montage et esthétique. Aluminium satiné et glace grise en acrylique, charnières invisibles, ouvrant aluminium monocorps de forte section assurant une grande rigidité, ouvrant de faible hauteur, jusqu’à 19 mm pour les ponts en teck. Les tailles proposées sont des standards couramment utilisés sur les bateaux de série.
Epaisseur de la glace 10 mm. Compas télescopique. Charnières aluminium. Spigot 15 mm. Rayon 42,5 mm (1,7 « )
| Taille | Réf. | Dimensions extérieures | Dimensions extérieures | Dimensions intérieures | Dimensions intérieures | Découpe | Découpe | Rayon | Rayon | Poids |
| mm | in. | mm | in. | mm | in. | mm | in. | kg | ||
| 00 | PLA63881 | 271 x 271 | 10.7 x 10.7 | 209 x 209 | 8.2 x 8.2 | 211 x 211 | 8.3 x 8.3 | 42.5 | 1.7 | 2.1 |
| 03 | PLA63882 | 291 x 236 | 11.5 x 9.3 | 229 x 174 | 9.0 x 6.8 | 231 x 176 | 9.1 x 6.9 | 42.5 | 1.7 | 2.2 |
| 10 | PLA63883 | 320 x 320 | 12.6 x 12.6 | 258 x 258 | 10.1 x 10.1 | 260 x 260 | 10.2 x 10.2 | 42.5 | 1.7 | 2.7 |
| 20 | PLA63884 | 407 x 262 | 16 x 10.3 | 345 x 200 | 13.6 x 7.9 | 347 x 202 | 13.7 x 8.0 | 42.5 | 1.7 | 3.1 |
| 30 | PLA63886 | 517 x 387 | 20.4 x 15.2 | 455 x 325 | 17.9 x 12.8 | 457 x 327 | 18 x 12.9 | 42.5 | 1.7 | 5.2 |
| 40 | PLA63887 | 481 x 481 | 18.9 x 18.9 | 419 x 419 | 16.5 x 16.5 | 421 x 421 | 16.6 x 16.6 | 42.5 | 1.7 | 5.8 |
| 44 | PLA63888 | 502 x 502 | 19.8 x 19.8 | 440 x 440 | 17.3 x 17.3 | 442 x 442 | 17.4 x 17.4 | 42.5 | 1.7 | 6.3 |
| 50 | PLA63889 | 567 x 437 | 22.3 x 17.2 | 505 x 375 | 19.9 x 14.7 | 507 x 377 | 20 x 14.8 | 42.5 | 1.7 | 5 |
| 54 | PLA63890 | 567 x 452 | 22.3 x 17.8 | 505 x 390 | 19.9 x 15.3 | 507 x 392 | 20 x 15.4 | 42.5 | 1.7 | 6.8 |
| 60 | PLA63891 | 567 x 567 | 22.3 x 22.3 | 505 x 505 | 19.9 x 19.9 | 507 x 507 | 20 x 20 | 42.5 | 1.7 | 7.4 |
| 70 | PLA63893 | 687 x 687 | 27 x 27 | 625 x 625 | 24.6 x 24.6 | 627 x 627 | 24.7 x 24.7 | 42.5 | 1.7 | 10.2 |
Les tailles 44, 60 et 70 sont homologuées pour une utilisation en trappe de survie (zone 2b).
Système de fermeture
La forme ergonomique des poignées assure un espace confortable pour une bonne préhension.
Elles intègrent un cran de verrouillage afin de condamner laccès par lextérieur. Aucun système de verrouillage par lextérieur nest nécessaire.
Tous les modèles sont équipés de compas de maintien réglables.
Possibilité douverture ajustable en débrayant
La forme ergonomique des poignées assure un espace confortable pour une bonne préhension.
Elles intègrent un cran de verrouillage afin de condamner laccès par lextérieur. Aucun système de verrouillage par lextérieur nest nécessaire
Tous les modèles sont équipés de compas de maintien réglables.
Possibilité douverture ajustable en débrayant le compas en un tour de main. Charnières aluminium
